5.2×5.2 SMDタイプタクトスイッチ

  • 5.2×5.2mm 高密度実装に適した寸法
  • 薄型設計に適した0.8mm高さのフラットタイプ
    ステムタイプで使いやすい
  • コンタクトシール構造により、高信頼性のスイッチを提供します
  • リフローはんだ付け可能
  • 12mm幅のエンボステーピング付きパッケージ

アプリケーション

  • オーディオ機器、ビデオレコーダー、通信機器、カメラ、自動車機器、家電製品など各種電子機器の操作用

HOW TO ORDER

規格

項目 仕様
動作温度範囲 -20 to +70°C
電気性能 定格値 50mA 12V DC
絶縁抵抗 100MΩ Min. 100V DC
絶縁電圧 250V AC for 1 min (50Hz or 60Hz)
接触抵抗 100 mΩ Max.
耐久性能 動作寿命 100,000 回, 500,000 回, 1,000,000 回
機械性能 動作力 0: 70±30gf ; 1: 110±30gf ; 2: 160±50gf ; 3: 260±70gf
移動量 0.25 + 0.2 / -0.1 mm

図示

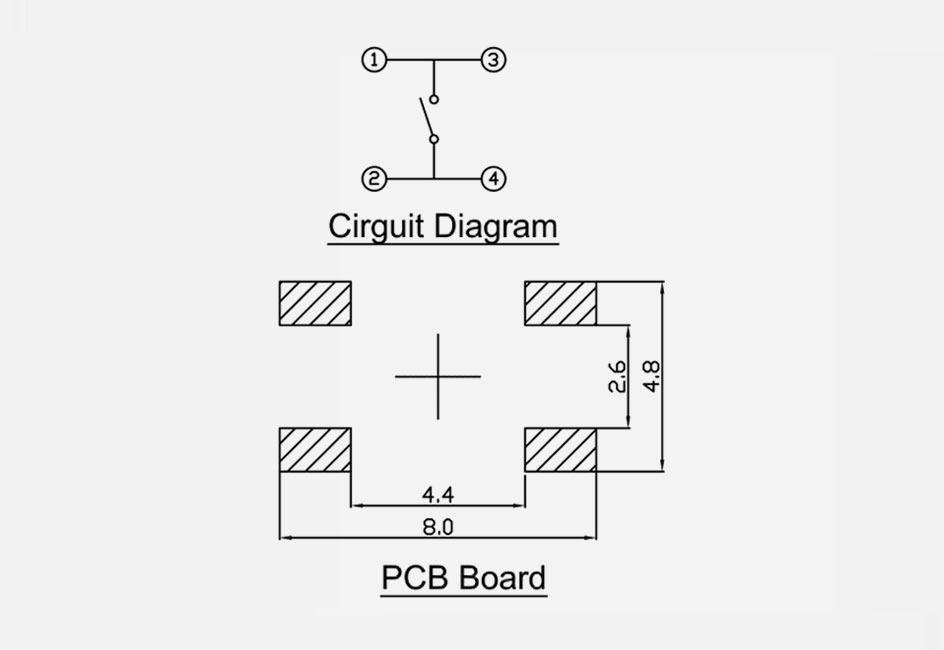

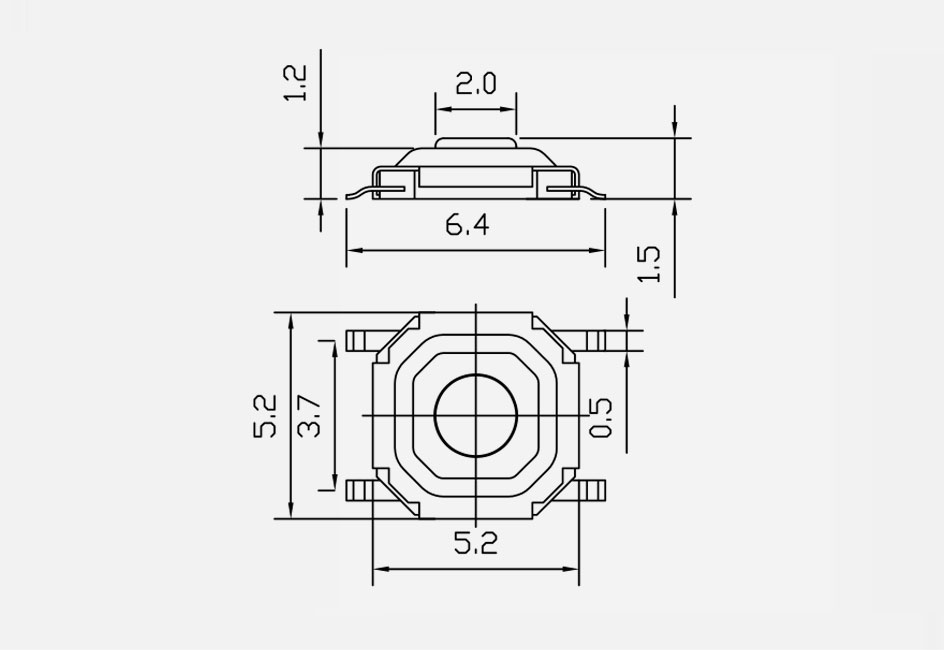

外形図 回路図& プリント基板ランド寸法図
外形図 回路図& プリント基板ランド寸法図
外形図 回路図& プリント基板ランド寸法図
外形図 回路図& プリント基板ランド寸法図
