TSWB

10.0×10.0 防水タクトスイッチ

  • スナップインタイプでPCBに直接取り付け可能
  • 一部の出力端子はジャンパーリードとしても使用できるため、回路設計がより容易になります
  • 洗浄可能タイプスイッチ

アプリケーション

  • 防水構造を必要とする洗濯機など各種電子機器の操作用

HOW TO ORDER

規格

項目 仕様
動作温度範囲 -20 to +70°C
電気性能 定格値 50mA 12V DC
絶縁抵抗 100MΩ Min. 100V DC
絶縁電圧 250V AC for 1 min (50Hz or 60Hz)
接触抵抗 100 mΩ Max.
耐久性能 動作寿命 100,000 回
機械性能 動作力 2: 160±50gf ; 3: 260±70gf
移動量 0.4±0.2 mm

図示

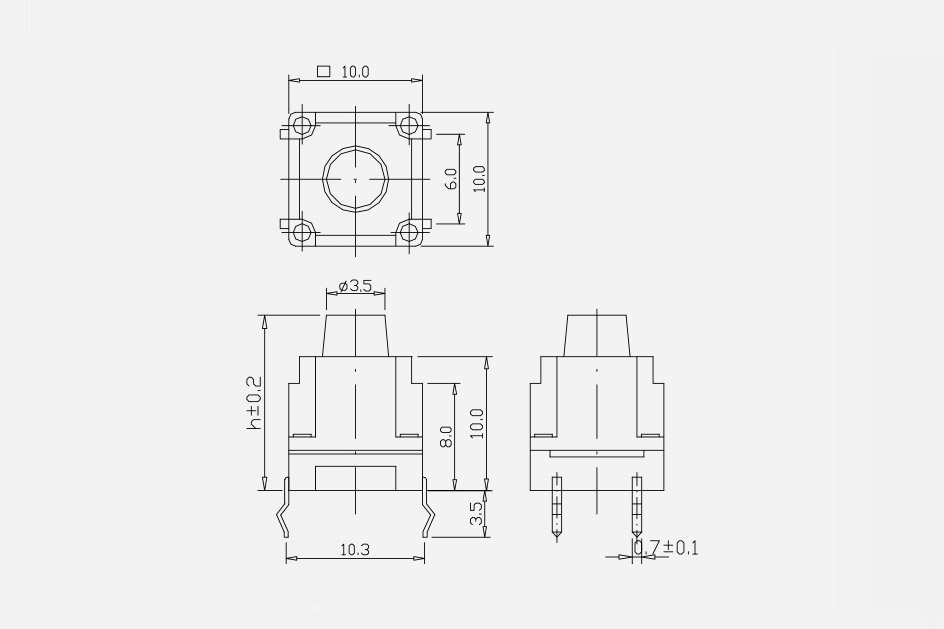

外形図 回路図& プリント基板ランド寸法図
