アプリケーション

  • ミニタイプで大電流。 特徴:小さなコンタクトギャップ、クイックアクション、高感度、そして小さな操作ストローク
  • 各種コンタクト端子
  • 家電、電子機器、自動機械、通信機器、自動車機器、計器、電子スポーツツールなどに広く使用されています

HOW TO ORDER

規格

項目 特性値
動作速度 1mm~500m/s (アクチュエータフォームによる)
動作周波数 機械 120 回/分 ; 電気 10 回/分
絶縁抵抗 ≥100MΩ (500VDC)
接触抵抗 ≤500mΩ (初期値)
試験電圧 同じ極性の端子間 AC1300V,50/60Hz,1min
帯電の金属部品とグランド(ケース)との間、端子と電気を帯びない金属部品との間 AC1500V,50/60Hz,1min
耐震性 10~55Hz,1.5mm 二重振幅
耐衝撃性 故障:300m/s² (approx. 30G) 最大
寿命 機械壽命≥300,000 回
電気寿命≥10,000 回

図示

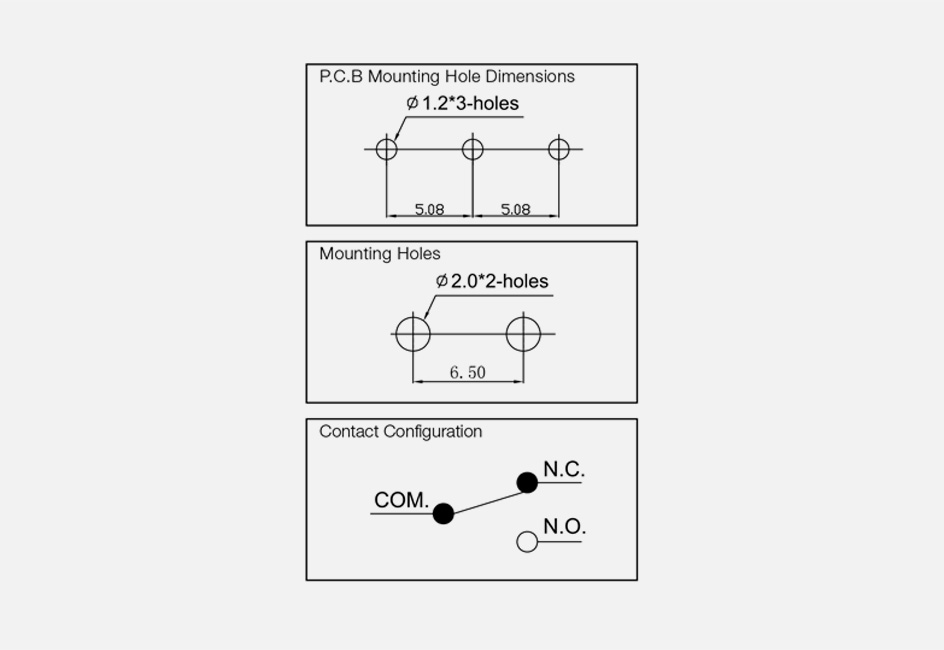

外観図 取付穴寸法
