アプリケーション

  • ミニタイプで大電流。 特徴:小さなコンタクトギャップ、クイックアクション、高感度、そして小さな操作ストローク
  • 各種コンタクト端子
  • 家電、電子機器、自動機械、通信機器、自動車機器、計器、電子スポーツツールなどに広く使用されています

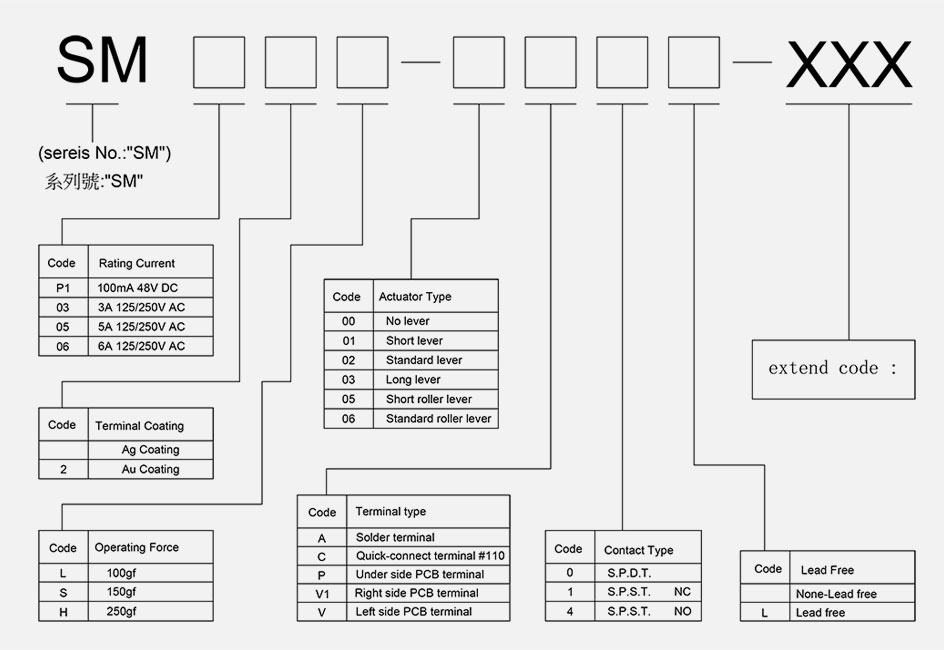

HOW TO ORDER

規格

項目 特性値
動作速度 0.1mm~1m/s (アクチュエータフォームによる)
動作周波数 機械 300 回/分 ; 電気 10 回/分
絶縁抵抗 ≥100MΩ (500VDC)
接触抵抗 ≤30mΩ (初期値)
試験電圧 同じ極性の端子間 AC1500V,50/60Hz,1min
帯電の金属部品とグランド(ケース)との間、端子と電気を帯びない金属部品との間 AC2500V,50/60Hz,1min
耐震性 10~55Hz,1.5mm 二重振幅
耐衝撃性 破壊:
OF>0.5N:1000m/s²(approx.100G) 最大
OF≤0.5N:500m/s²(approx.50G) 最大
故障:
OF>0.5N:300m/s²(approx.30G) 最大
OF≤0.5N:200m/s²(approx.20G) 最大
寿命 機械壽命≥300,00 回
電気寿命≥10,00 回

図示

外観図 取付穴寸法
