アプリケーション

  • 外観がよい、タイトな構成。 特徴:クイックアクションと高感度
  • 各種温度に適用
  • 家電、電子機器、自動機械、通信機器、自動車機器、計器、電子スポーツツールなどに広く使用されています

HOW TO ORDER

規格

項目 特性値
動作速度 0.1mm~1m/s (アクチュエータフォームによる)
動作周波数 機械 120 回/分 ; 電気 10 回/分
絶縁抵抗 ≥100MΩ (500VDC)
接触抵抗 ≤30mΩ (初期値)
試験電圧 同じ極性の端子間 AC1500V , 50/60Hz , 1min
帯電の金属部品とグランド(ケース)との間、端子と電気を帯びない金属部品との間 AC2500V , 50/60Hz , 1min
耐震性 10~55Hz , 1.5mm 二重振幅
耐衝撃性 破壊:
OF>0.5N : 1000m/s² (approx.100G) 最大
OF≤0.5N : 400m/s² (approx.40G) 最大
故障:
OF>0.5N : 200m/s² (approx.20G) 最大
OF≤0.5N : 100m/s² (approx.10G) 最大
寿命 機械壽命≥300,00 回
電気寿命≥6,000 / 10,000 回

図示

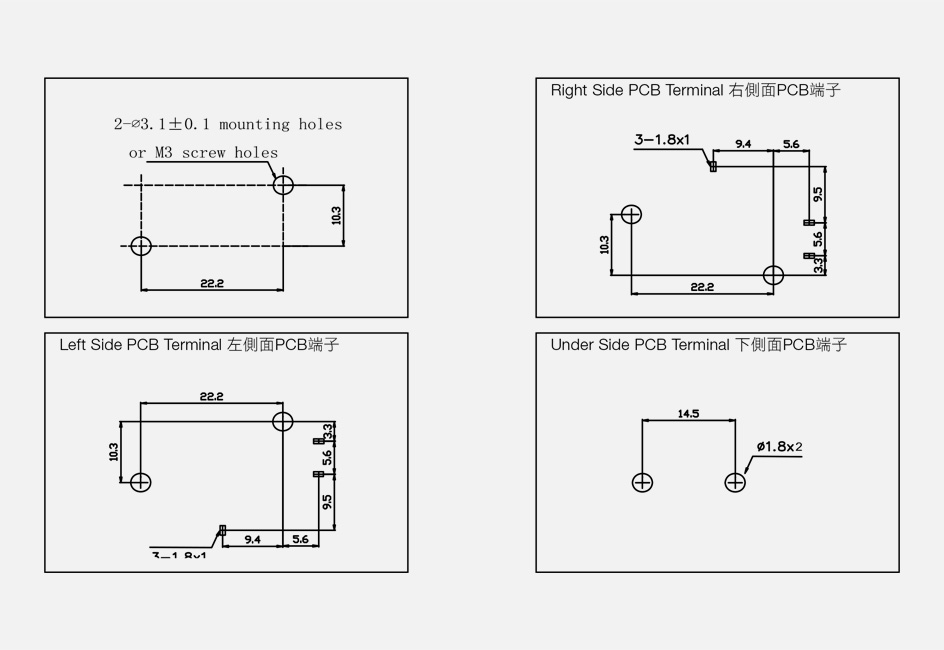

外観図 取付穴寸法
